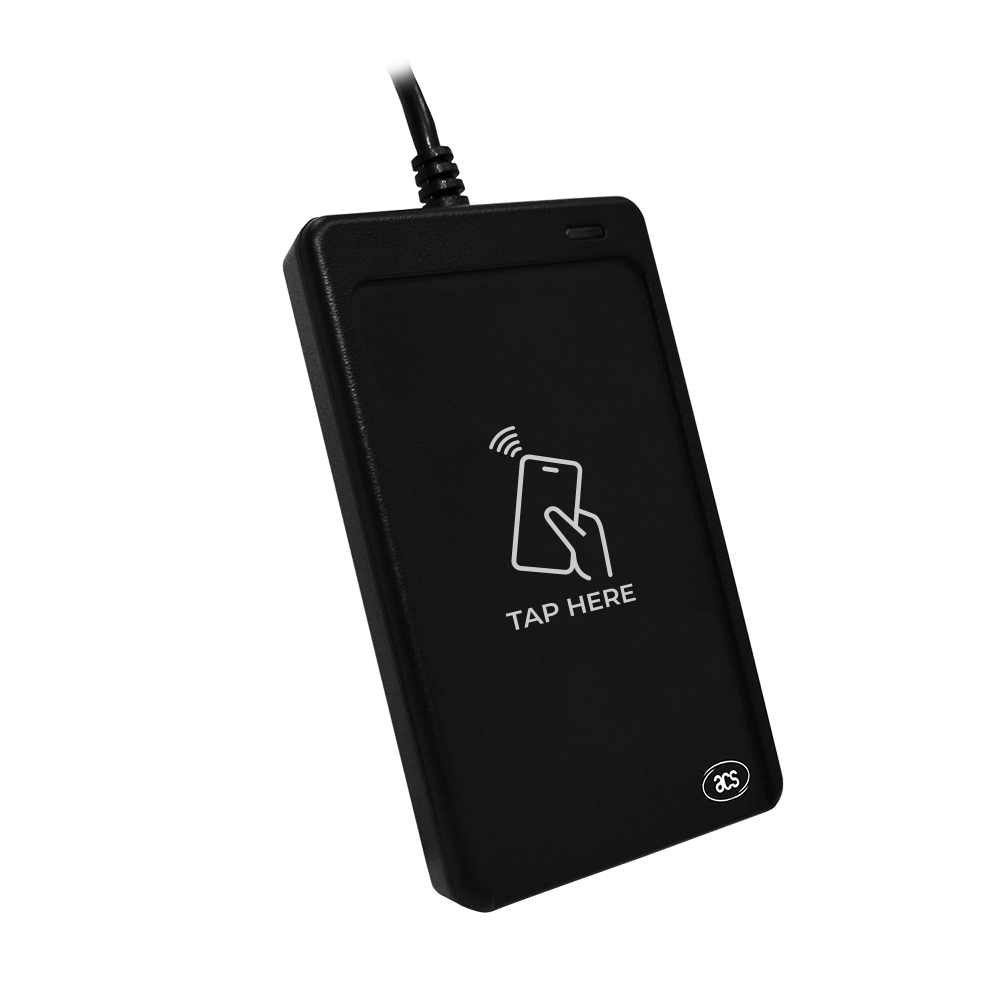

ACR1252U WalletMate
13.56MHz NFC 리더기 | USB 인터페이스 | ISO14443 A&B Part 1~4 | ISO18092 | Apple VAS | Google Smart Tap

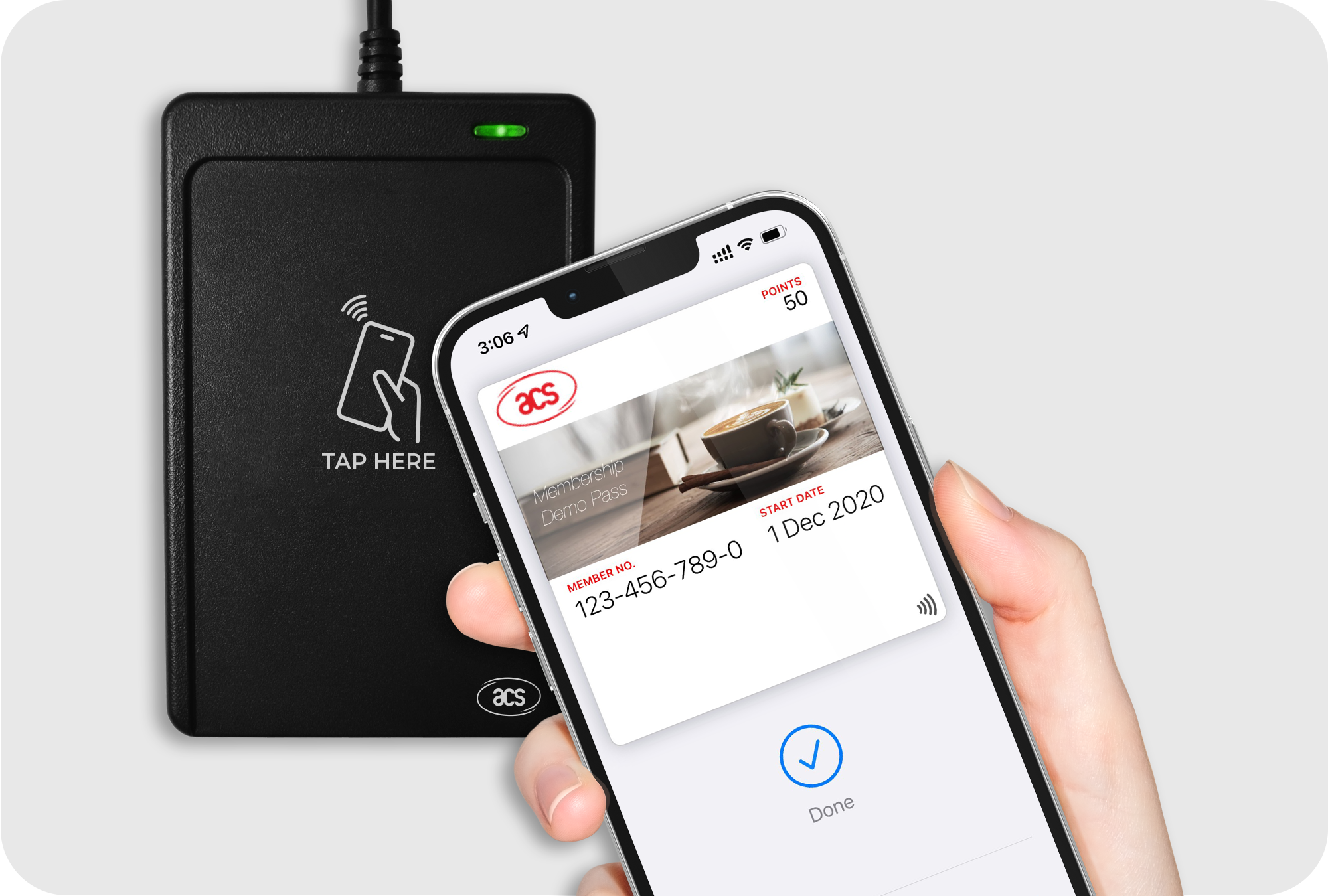

WalletMate는 Apple VAS 및 Google Smart Tap 프로토콜 공식 인증 제품으로, iOS 및 Android 기반 모바일 지갑(Wallet) 가상 패스를 완벽하게 지원합니다.
13.56MHz 고주파 대역을 기반으로 설계되어 표준 스마트 카드 리딩/라이팅과 모바일 NFC 애플리케이션을 모두 수용합니다.
■ 지원 스마트 카드 및 태그
• ISO/IEC 14443 Type A & B (T=CL)
• MIFARE® (Classic, Plus, DESFire, 7-byte UID)
• FeliCa
• ISO/IEC 18092 NFC (NFC Forum Type 1~4 태그)
■ 지원 NFC 동작 모드
• 스마트 카드 리더/라이터 모드 (Reader/Writer Mode)
• 카드 에뮬레이션 모드 (Card Emulation Mode)
• P2P 통신 모드 (Peer-to-Peer Mode)
블로그 안내
애플 지갑(Apple Wallet) 및 구글 월렛 연동 스마트 NFC 리더기 상세 보기
제품스펙 및 특징
| 물리적 특성 | |
|---|---|
| 본체 크기 (L x W x H) | 98.0 mm x 65.0 mm x 12.8 mm |
| 안테나 크기 | 50.0 mm x 40.0 mm (내장형 안테나) |
| 무게 / 색상 | 81 g (±5 g) / 매트 블랙 (Matte Black) |
| 비접촉식(NFC) 인터페이스 | |
| 동작 주파수 | 13.56 MHz |
| 지원 표준 | ISO/IEC 18092 NFC, ISO 14443 Type A & B, MIFARE®, FeliCa |
| 지원 프로토콜 | ISO 14443-4 Compliant Card (T=CL), MIFARE® Classic Card (T=CL), ISO/IEC 18092 NFC Tags, FeliCa |
| 인식 거리 | 최대 50 mm (태그 종류 및 배치 환경에 따라 상이) |
| 통신 속도 | 106 / 212 / 424 kbps (프로그래밍 가능) |
| 충돌 방지 기능(Anti-collision) | 지원 (동시 인식 시 1개 태그 우선 처리) |
| 호스트 USB 인터페이스 | |
| 프로토콜 | USB CCID (플러그 앤 플레이) |
| 커넥터 / 모델명 | USB Type-A (공식 모델명: ACR1252U-MW) |
| 전원 / 소비 전류 | 5V DC (USB 버스 파워) / 최대 200 mA |
| 통신 규격 | USB 2.0 Full Speed (12 Mbps), USB 3.0 호환 |
| 케이블 길이 | 1.0 m (일체형 고정 케이블) |
| 주변 장치 및 보안 기능 | |
| 상태 표시 LED / 버저 | 1 x 듀얼 컬러 LED (Red & Green, 프로그래밍 가능) / 1 x 단음 버저 (프로그래밍 가능) |
| 보안 하드웨어(Secure Element) | 내장 (Google Smart Tap용 LTPK 키의 안전한 저장 지원) |
| 펌웨어 업데이트 | USB 기반 펌웨어 업그레이드 지원 |
| 인증 및 신뢰성 규격 | |
| 인증 현황 |
모바일/NFC: Apple VAS, Google Smart Tap, NFC Forum Certification Mark 전자파 및 안전: KC (국내 전자파적합인증), CE, FCC, UKCA, J-LIS, VCCI, TELEC, BIS, IEC/EN 62368, Microsoft® WHQL 환경 규제: RoHS, REACH, WEEE |
| 규격 준수 | USB CCID, PC/SC |
| 동작 환경 / 신뢰성 | 동작 온도: 0 ~ 60 °C / 동작 습도: 최대 90% (비응축) / MTBF: 최대 500,000 시간 |
| 드라이버 및 소프트웨어 지원 | |
| 지원 운영체제 | Windows®, Linux®, macOS®, Android™ (정식 지원) |
| 개발 API & 도구 | Apple VAS API, Google Smart Tap API, PC/SC, CT-API, ACS VAS Test Tool 지원 |
| 제품 보증 | <워런티 정책 확인> |
*본 제품은 Apple VAS 및 Google Smart Tap 프로토콜을 통해 스마트폰의 가상 패스를 비접촉으로 안전하게 인식하는 전용 VAS 리더기입니다. (EMV 신용카드 결제 단말기가 아닙니다.)
*NFC Forum으로부터 공식 'N' 마크 인증을 획득하였습니다.
주요 제품 활용 분야
• Apple Wallet 및 Google Wallet 기반 모바일 멤버십 / 마일리지 적립 시스템
• 모바일 사원증, 모바일 학생증 및 스마트 출입 통제 시스템
• 전자 티켓, 공연장/전시장 체크인 및 바우처 인증 키오스크
• 스마트 포스터 및 NFC P2P 양방향 데이터 통신 솔루션
ACR1252U WalletMate SDK 는 구매자에게 이메일로 전달드립니다.
| 소프트웨어 인스톨러 | 1. 참조 메뉴얼
2. 도구 & 유틸리티 A. QuickView 적절한 드라이버 설치 확인 B. PCSC Learning Tool PC/SC API의 사용 방법과 사용해야 하는 매개 변수를 단계별로 보여줍니다. C. Script Tool 5 사용자가 스크립트 명령 파일을 사용하여 스마트 카드와 통신할 수 있습니다. D. ACS Smart Card and Reader Tool 사용자가 스마트 카드 판독기 및 카드 관련 명령을 수행할 수 있습니다.
3. 샘플 코드 A.카드 및 판독기와 통신하는 데 사용되는 기본 명령을 보여 줍니다. B. 다음 프로그래밍 언어로 제공됩니다. 자바 MS 비주얼 베이직 .NET 2013 MS 비주얼 C # .NET 2013 MS 비주얼 C++ .NET 2013 |
| SDK 운영 체제 지원 |
|
